Warmwasserspeicher Stahl-emailliert mit 1 oder 2 Wärmetauscher 120-500 Liter

  • 49 Auf Lager
Bei Bestellungen mit Spedition immer Telefonnummer angeben!
Wärmetauscher
Liter
ab
675,00 €
inkl. 19% USt. , zzgl. Versand (Spedition)
Beschreibung

Baureihe ISSW 120-2000

Indirekte Warmwasserspeicher mit einem festen Wärmetauscher können mit weiteren Integrationssystemen verbunden werden. Sie stellen reichliche Warmwassermengen bereit. Sie können an die Zentralheizung angeschlossen und mit weiteren Integrationssystemen ausgestattet werden. Sowohl zum Familien- als auch zum Industrieverbrauch geeignet

  • Emaillierter Stahlkessel "Blue Glass 4753" mit Flow-Coating Verfahren (850°C) - WRAS zertifiziert (BS6920-1)
  • Frontseitiger Inspektionsflansch ∅ 134 mm für die Ausführungen 120-500
  • Frontseitiger Inspektionsflansch ∅ 280 mm für die Ausführungen 800-2000
  • Korrosionsschutz Magnesium Anode
  • Wärmetauscher aus Eisen S235JR emailliert mit abgesetzter Spirale zur Wärmeaustauschoptimierung und Kalkbildungsvermeidung
  • Zirkulationsanschluss
  • Vorbereitung zum Fühlereinsetzen (Tr)
  • Regulierbare Stellfüsse
  • Wärmedämmung aus Polyurethanschaum (PU) Hochleistungsfähigkeit (Lambda 0,022 W/mK)
  • Zusätzliche HZL-Bausätze mit Ein- oder Dreiphasenanschlüssen erhältlich
Technische Daten U.M. ISSW 120 ISSW 160 ISSW 200 ISSW 300 ISSW 400 ISSW 500 ISSW 800 ISSW 1000 ISSW 1500 ISSW 2000
Inhalt I 114 162 205 299 407 492 819 915 1338 1915
Wärmetauscheroberfläche 0,60 0,85 1,00 1,30 1,70 1,80 3,60 3,60 3,90 4,10
Betriebstemperatur °C 95 95 95 95 95 95 95 95 95 95
Maximaler Betriebsdruck MPa 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2
ErP Energetische Klasse ErP B B B B B B C C C C
ErP Wärmeverlust Watt 49 52 50 65 73 77 129 142 171 188
Dämmstärke mm ≥50 ≥50 ≥75 ≥75 ≥75 ≥75 ≥95 ≥95 ≥100 ≥100
Wärmedämmung   PU-Hartschaum fest PU-Hartschaum Schale
∅ ohne Wärmedämmung mm - - - - - - 790 790 950 1100
Korrosionsschutz   "Blue Glass 4753"-Emaillierung - WRAS BS 6320-1)-zertifiziert, Magnesiumanode Emailliert nach DIN 4753, Magnesiumanode
Netto Gewicht kg 45 57 66 97 123 144 270 295 366 451
∅ Unten Flansch (FL u) mm 134 134 134 134 134 134 ∅ 280(i220) ∅ 280(i220) ∅ 280(i220) ∅ 280(i220)
Hydraulische Anschlüsse mm ¾" Rp ¾" Rp 1" Rp 1" Rp 1" Rp 1" Rp 2" IG 2" IG 2" IG 2" IG
WT-Anschlüsse (PV-PR) mm 1" Rp 1" Rp 1" Rp 1" Rp 1" Rp 1" Rp 1 ¼" IG 1 ¼" IG 1 ¼" IG 1 ¼" IG
Zirkulationsanschluss (Z) mm ¾" Rp ¾" Rp ¾" Rp ¾" Rp ¾" Rp ¾" Rp ½" IG ½" IG ½" IG ½" IG
Elektroheizelementanschluss (HZL2) mm 1 ¼" Rp 1 ¼" Rp 1 ½" Rp 1 ½" Rp 1 ½" Rp 1 ½" Rp - - - -
Heizleistung (ΔT35k)* kW 20 27 30 44 55 60 SIEHE LEISTUNGSDATEN IN LEISTUNGSDATEN TABELLE
Dauerleistung (ΔT35k)* l/h 491 663 737 1081 1351 1450
Aufheizzeit (ΔT35k)* min. 15 15 17 18 19 23
Druckverlust mbar 119 182 223 138 180 210
Primärvolumenstrom m³/h 2,0 2,0 2,0 3,0 3,0 3,0
*Hinweis: Primär Temperatur 80°C / Sekundär Temperatur 10/45°C Primärvolumenstrom nach Tabelle S.W.W. = Herstellung Sanitär Warmwasser
Hinweis:¹Maximaler betriebsdruck, ²Prüfdruck im Labor nach EN 12897 P.4.4.1







Technische Daten U.M. ISSW 120 ISSW 160 ISSW 200 ISSW 300 ISSW 400 ISSW 500 ISSW 800 ISSW 1000 ISSW 1500 ISSW 2000
Maßwert: A mm 550 550 650 705 755 785x800 990 990 1190 1340
Maßwert: B mm 571 571 668 725 775 825 - - - -
Maßwert: C mm 924 1174 1335 1565 1755 1821 1990 2190 2252 2390
Maßwert: D mm 111 111 157 154 155 168 175 175 225 260
Maßwert: E mm 229 229 318 344 358 398 290 290 325 360
Maßwert: F mm 337 337 493 544 511 560 495 495 575 620
Maßwert: G mm 507 607 658 834 808 938 1060 1210 1225 1200
Maßwert: H mm 605 699 808 984 928 1088 1140 1280 1310 1275
Maßwert: I mm 646 737 883 1024 1028 1121 1140 1280 1310 1275
Maßwert: L mm 697 797 888 1064 1008 1168 1430 1640 1640 1650
Maßwert: M mm 828 1078 1202 1414 1611 1658 1765 1965 1955 2060
Kippmaß mm 1070 1295 1442 1675 1868 1950 2223 2400 2550 2753







Leistungsdaten
  Dauerleistung bei Vorlauftemperatur¹ Werte nach DIN 4708 (Daten bezogen auf NL-Zahl)² Zapfleistung in 60 min³
  50°C 60°C 70°C NL Max. Zapfleistung in 10 min Zapfleistung nach 30 min Vorlauftemperatur 70°C
  [kW] [l/h] [kW] [l/h] [kW] [l/h] [l] [l/min] [l] [l/min] [l]
WT UNTEN 800 11,0 269,1 31,32 769,5 54,81 1346 19,8 580,5 58,0 712 44,1 2536
1000 13,5 333,9 38,88 954,9 68,04 1671 30,6 755,1 75,5 1092 56,3 2657
1500 16,4 402 46,8 1150 81,9 2012 46,0 1021 102,1 1631 75,2 3871
2000 17,2 423 49,2 1209 86,1 2115 60,0 1150 115,0 1837 84,5 4520













  1. - Bei Erwärmung von KW 10°C auf WW 45°C
  2. - Bei Erwärmung von KW 10°C auf WW 45°C; Vorlauf 70°C; Speichertemperatur KW +50K
  3. - Berechnete Daten bei Maximalleistung; KW 10°C auf WW 45°C, Speichertemperatur 60°C; Temperatur des Speicher mit 60°C











Skizze 1 Wärmetauscher






















Baureihe ISSWW 200 - 2000







Indirekte Warmwasserspeicher mit zwei festen Wärmetauschern, stellen reichlich Warmwassermengen einfach- und für jeden Gebrauch bereit. Sie können an die Zentralheizung angeschlossen- und mit weiteren Integrationssystemen ausgestattet werden. Sowohl zum Familien- als auch zum Industrieverbrauch geeignet.







  • Emaillierter Stahlkessel "Blue Glass 4753" mit Flow-Coating Verfahren (850°C) - WRAS zertifiziert (BS6920-1)
  • Frontseitiger Inspektionsflansch ∅ 134 mm für die Ausführungen 120-500
  • Frontseitiger Inspektionsflansch ∅ 280 mm für die Ausführungen 800-2000
  • Korrosionsschutz Magnesium Anode
  • Wärmetauscher mit abgesetzter Spirale zur Wärmeaustauschoptimierung und Kalkbildungsvermeidung
  • Zirkulationsanschluss
  • Vorbereitung zum Fühlereinsetzen (Tr)
  • Regulierbare Stellfüße
  • Wärmedämmung aus Polyurethanschaum (PU) Hochleistungsfähigkeit (Lambda 0,022 W/mK)
  • Zusätzliche HZL-Bausätze mit Ein- oder Dreiphasenanschlüssen erhältlich











Technische Daten U.M. ISSWW 200 ISSWW 300 ISSWW 400 ISSWW 500 ISSWW 800 ISSWW 1000 ISSWW 1500 ISSWW 2000
Inhalt l 198 294 401 487 819 915 1338 1915
Wärmetauscheroberfläche u/o 0,7/0,5 1,3/0,9 1,7/0,9 1,7/0,9 2,9/1,7 3,0/1,9 3,9/2,3 4,1/3,6
Betriebstemperatur °C 95 95 95 95 95 95 95 95
Maximaler Betriebsdruck¹/2; MPa 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2 0,6/1,2
ErP Energetische Klasse ErP B B B B C C C C
ErP Wärmeverlust Watt 51 65 73 77 129 142 171 188
Dämmstärke mm ≥75 ≥75 ≥75 ≥75 ≥95 ≥95 ≥100 ≥100
Wärmedämmung   PU-Hartschaum fest PU-Hartschaum Schale
∅ ohne Wärmedämmung mm - - - - 790 790 950 1100
Korrosionsschutz   "Blue Glass 4753" - Emaillierung - WRAS BS 6320-1)-zertifiziert, Magnesiumanode Emailliert nach DIN 4753, Magnesiumanode
Netto Gewicht kg 61 105 133 154 286 330 381 417
∅ Unten Flansch (FL u) mm 134 134 134 134 ∅ 280 (i 220) ∅ 280 (i 220) ∅ 280 (i 220) ∅ 280 (i 220)
Hydraulische Anschlüsse (KW-WW) mm 1" Rp 1" Rp 1" Rp 1" Rp 2" IG 2" IG 2" IG 2" IG
WT-Anschlüsse (PV-PR) mm 1" Rp 1" Rp 1" Rp 1" Rp ½" IG ½" IG ½" IG ½" IG
Zirkulationsanschluss (Z) mm ¾" Rp ¾" Rp ¾" Rp ¾" Rp ¾" Rp ¾" Rp 1" IG 1" IG
Heizleistung (ΔT35k)* u/o kW 22,5/22,0 44,0/31,5 55,0/31,5 55,0/31,5 SIEHE LEISTUNGSDATEN IN LEISTUNGSDATEN TABELLE
Prod. a.c.s. (ΔT35k)* u/o l/h 533/540 1081/774 1351/774 1351/774
Aufheizzeit (ΔT35k)* u min. 22/9** 17/9** 18/12** 20/17**
Druckverlust u/o mbar 182/119 138/100 180/100 180/100
Primärvolumenstrom m³/;h 2,0 3,0 3,0 3,0









  • Hinweise:¹ Maximaler Betriebsdruck, ²Labor Prüfdruck nach EN 12897 P.4.4.1
  • Hinweise:*Primärvorlaufstemperatur 80°C WW Temperatur 10/45°C Primärvolumenstrom nach Tabelle
  • **Falls ausschließlich der obere Wärmetauscher benutzt wird, kommen nur 40% des gesamten gespeicherten Wasservolumen in Frage.
  • WW = WW-Bereitung oben/unten = oberer/unterer Wärmetauscher







Technische Daten U.M. ISSWW 200 ISSWW 300 ISSWW 400 ISSWW 500 ISSWW 800 ISSWW 1000 ISSWW 1500 ISSWW 2000
Maßwerte: A mm 650 705 755 785x800 990 990 1190 1340
Maßwerte: B mm 668 725 775 825 - - - -
Maßwerte: C mm 1335 1565 1755 1821 1990 2190 2250 2350
Maßwerte: D mm 157 154 154 168 175 175 225 260
Maßwerte: E mm 268 336 357 371 290 290 325 360
Maßwerte: F mm 398 466 510 486 495 495 575 620
Maßwerte: G mm 558 752 807 821 1060 1210 1225 1200
Maßwerte: H mm 628 842 927 921 1140 1280 1310 1275
Maßwerte: I mm 698 914 1037 998 1140 1280 1310 1275
Maßwerte: L mm 698 913 1007 1016 1220 1355 1395 1350
Maßwerte: M mm 848 984 1124 1113 1350 1520 1530 1550
Maßwerte: N mm 978 1100 1247 1223 1430 1640 1640 1650
Maßwerte: O mm 1108 1260 1409 1388 1605 1850 1815 1950
Maßwerte: P mm 1202 1414 1611 1658 1765 1965 1955 2060
Kippmaß mm 1442 1675 1868 1950 2223 2400 2550 2753







Leistungsdaten
  Dauerleistung bei Vorlauftemperatur¹   Werte nach DIN 4708 (Daten bezogen auf NL-Zahl)² Zapfleistung in 60 min ³
  50°C 60°C 70°C NL Max Zapfleistung in 10 min Zapfleistung nach 30 min Vorlauftemperatur 70°C
  [kW] [l/h] [kW] [l/h] [kW] [l/h] [l] [l/min] [l] [l/min] [l]
WT-OBEN 800 7,1 175 20,4 501 35,7 877 8,0 380 38,0 292 30,7 1308
1000 8,3 204 23,8 584 41,6 1022 9,9 392 39,2 363 31,1 1454
1500 9,7 237 27,6 678 48,3 1187 17,0 556 55,6 616 42,9 2012
2000 15,1 371 43,2 1061 75,6 1857 26,0 713 71,3 933 53,8 2903
WT UNTEN 800 12,2 299 34,8 855 60,9 1496 22,0 645 64,5 792 49,1 2818
1000 13,3 326 38,0 934 66,5 1634 29,9 738 73,8 1068 55,1 2599
1500 16,4 402 46,8 1150 81,9 2012 46,0 1021 102,1 1631 75,2 3871
2000 17,2 423 49,2 1209 86,1 2115 60,0 1150 115,0 1837 84,5 4520













  1. -Bei Erwärmung von KW 10° auf WW 45°C
  2. -Bei Erwärmung von KW 10° auf WW 45°C; Vorlauf 70°C; Speichertemperatur KW +50K
  3. -Berechnete Daten bei Maximalleistung; KW 10°C; Speichertemperatur 60°C











Skizze 1 Wärmetauscher







Hinweis:
Laut Trinkwasserverordnung 2018 sind für Speicher- Trinkwassererwärmer und zentrale Durchfluss-Trinkwassererwärmer, mit mehr als 400 Liter oder mehr als 3 Liter Wasser in der Rohrleitung, abflammbare Probeentnahmeventile zur Legionellenprüfung zu setzen.

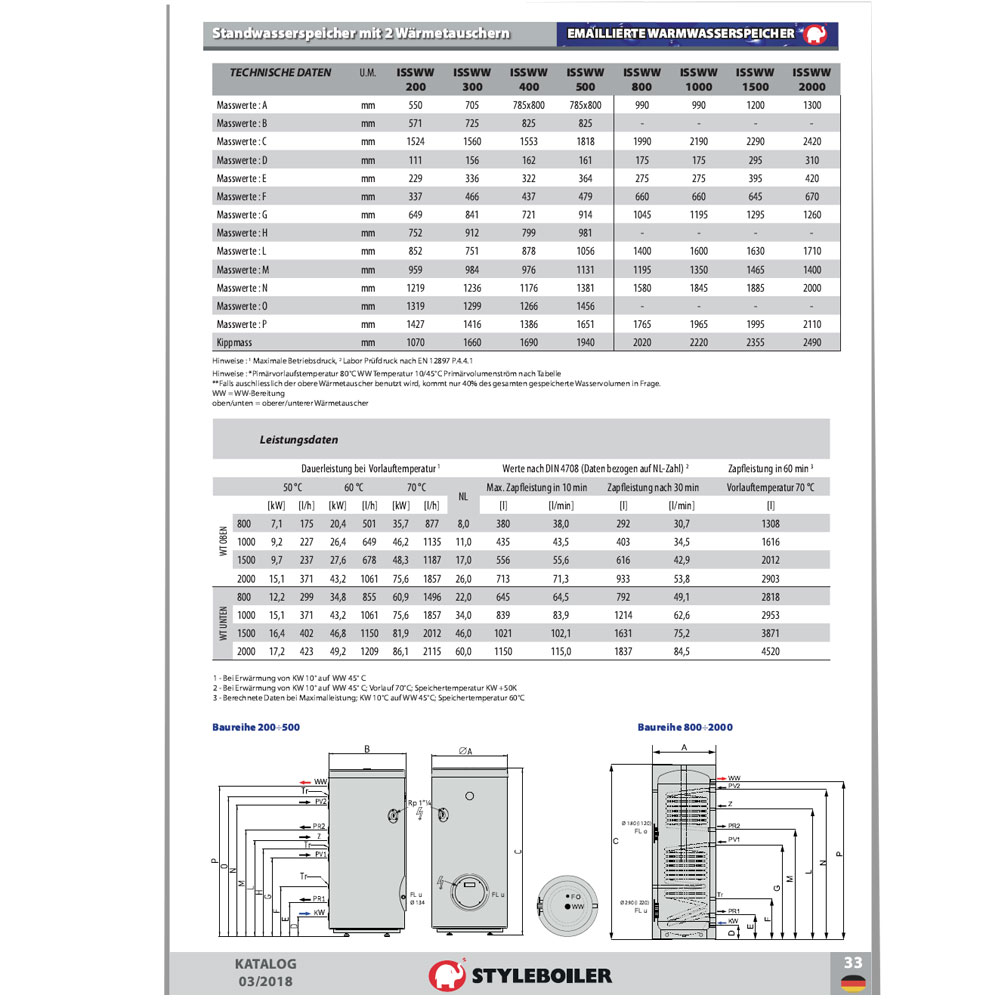

Datenblatt 1 Wärmetauscher

Datenblatt 2 Wärmetauscher
